成功案例
拉幅定型机电气自控系统
 拉幅定型机用途:拉幅定型机供经编、纬编、化纤织物热定型用,也可供涂、毛、棉、涤纶等各种织物热定型使用。

1.      定型机组成说明:

A.     定型机入口架及幅宽限制器;

B.      复合式中心校正器(导布器);

C.      上浆机(轧车);

D.     速度补偿装置(变位检出轮);

E.      纬纱校正器;

F.      定型机中央控制面板;

G.     监视器;

H.     定型机入口箱及缩拉码上针喂布装置;

I.       展边器及布边跟踪;

J.       /夹链条及轨道;

K.      热风循环风箱;

L.      幅宽调整机构;

M.    排风系统;

N.     冷却装置冷风及水冷锡林;

O.     切布边及中剖刀;

P.      定型机出布装置摆布卷布;

2.      电气配置说明:全机采用施耐德ATV系列交流变频器作为调速器,PLC可编程序控制,彩色监视器随时监看出布控情况,触摸屏上可实现故障报警及显示,可存储多种工艺参数,全机操作非常方便。



控制柜照片:

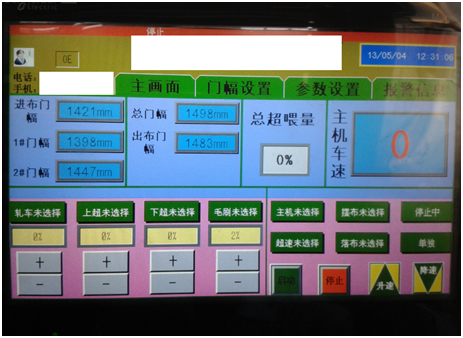

触摸屏界面:
