产品描述：

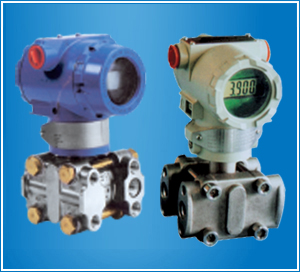

    3351/1151系列电容式变送器是上海望源仪表公司引进国外先进制造技术和设备，并吸取了国内外同类产品的先进工艺研制而成。变送器的电子元器件和关键零部件均选用国际上高质量产品，保证了整机性能的优异，并以最优惠的价格供应国内外用户。
    本样本对3351/1151系列电容式变送器的共同特性作一般的介绍，包括产品型号命名、产品系列、工作原理、功能参数等，如果要更详细了解，请参考该系列各种型号变送器的使用说明书。

产品规格

工作原理
    被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移,其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

电气方块图

现场接线图

功能规范

技术参数
（在无迁移、标准参比条件，充硅油和隔离膜片是316L不锈钢的情况下）
准确度等级：见表1。
不灵敏区：无。
稳 定 性：12个月内不超过变送器的精度。
温度影响：在最大量程时，每30℃变化量参见表2。

引压接头

附:旧型号命名

WP系列3351/1151型变送器结构尺寸

3351结构尺寸

1151结构尺寸
