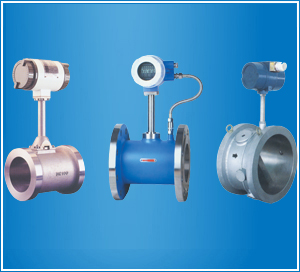

产品描述：

工作原理

    涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”(见下图)。
    由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号（或转换成4～20mA信号)，送至积算仪进行处理、显示和控制。
    一定雷诺数范围内(2×10⁴～7×10⁶)，旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d，式中St为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。

技术参数
1.测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2.精度等级：液体±1.0%，气体（蒸汽）±1.5%，插入式±2.5%。
3.工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4.介质温度：普通型-40～150℃  中温型-40～250℃  高温型-40～350℃。
5.输出信号：三线电压脉冲，低电平0～1V，高电平＞4V，占空比50%；
            二线制标准电流4～20mA；三线制标准电流0～10mA。
6.工作环境：-35℃～+60℃，湿度≤95%RH。
7.工作电源：DC12V；DC24V。
8.壳体材料：碳钢、不锈钢。
9.防爆类型：本安型 ExibIICT6。

外形尺寸

插入式澡街流量计

    将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球阀(根据需求配)、安装短管(Φ100)、涡街测量头等组成。
安装步骤
1. 在需要安装流量计的管道正上方(水平管道有此要求)，割开一个略小于Φ100的孔，去掉毛刺；
2. 将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3. 放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球 阀，插入流量计；
4. 保证流量计前有大于15D和后有5D的直管段(D为管道内径)。

涡街流量计的正确选型

    流量仪表的选型是仪表应用中的非常重要的工作，据有关部门统计，流量仪表在实际应用中有2/3的故障是错误选型和错误安装造成的，请特别注意。

测量饱和蒸汽质量流量的选型

测量过热蒸汽质量流量、液体体积流量的选型

测量气体体积流量的选型

对直管段的要求
    为了确保仪表正常、准确运行，传感器安装点的上下游必须有一定的直管道，以调整流场，如图所示。
图1：同心缩管；
图2：同心扩管；
图3：一个90度弯头；
图4：同一平面两个90度弯头；
图5：不同平面两个90度弯头；
图6：调节阀应安装在传感器下游5D以远处，若必须安装在传感器上游，则传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。

对管道的要求
1）上、下游配管内径D和与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
2）配管应与传感器同心，同轴度应小于0.05DN。
3）密封垫不能凸入管道内，其内径可比传感器内径略大。
4）如需断流检查与清洗传感器，应设置旁通管道，如下图所示。

对管道振动的要求
    传感器尽量避免安装在振动较强的管道上，若不得已要安装时，必须采取减震措施，在传感器的上下游2D处分别设备管道紧固装置，并加防振垫。
    特别注意：在空压机出口处振动较强，不能安装传感器，应安装在储气罐之后。
