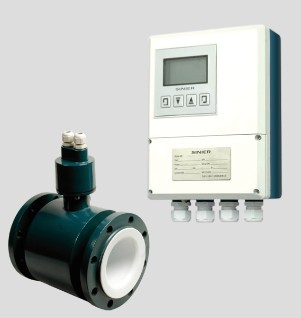

分体型电磁流量计
发布者:admin 发布时间:2013/6/11





产品特点

  •    管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
  •    测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
  •    在现场可根据用户实际需要在线修改量程。
  •    适用于各种导电液体的流量测量,如自来水、污水、泥浆、各类饮料、化学原料、粘稠液体和悬浮液。
  •    采用SMD器件和表面贴装(SMT)技术,电路可靠性高,功耗低。
  •    采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频距形波励磁,提高了流量测量的稳定性。
  •    全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达30:1。
  •    超低功耗EMI开关电源,适用电源电压变化范围大,EMC性能好。
  •    内有三个积算器,可分别对正向累计、反向累计及差值积算,内部设有不掉电时钟,可记录16次掉电时间。
  •    使用方便,安装后只需接上电源,不需其他任何操作,即可输出标准信号,便于非专业人员使用。
  •    具有RS485、RS232、Hart、Modbus和Profibus等数字通讯信号输出。
  •    提供传感器五段非线性修正功能。
  •    具有平均流量自动运算功能,便于仪表的标定。
  •    阻尼功能:可设定范围0-50S(中间任意整数)。
  •    断电保护,流量计的运算结果和用户设定的参数在断电后不会消失,EEPROM可保护设定参数和累计值。
  •    小信号切除功能。用户可通过显示面板设置下限电压和下限流量,从而切除干扰性小信号流量。
  •    密码锁存功能。流量计通电后,若需要设定参数,必须输入四位密码才能进行参数设定,有效防止无关人员改变仪表参数。
  •    转换器和传感器具有多种防护等级及安装方式,有适用于潜水安装的IP68等级。
  •    插入式电磁流量计在大管道流量检测中,安装简单,不需断流,现场可带压开孔,具有绝对的安装优势与价格优势。
  •    插入式电磁流量的测量只与插入深度有关,故该流量计通用性广,互换性强。一种型号就可适用于各种规格管道的流体测量要求。



技术参数


SE11
SE12
SE13
SE14
测量流体
导电液体
精度
±0.5%
±0.25%
±0.5%
±1.5%
重复性
±0.25%
±0.125%
±0.25%
±0.75%
流体温度
-25℃~130℃
-25℃~130℃
-25℃~200℃
-25℃~130℃
电导率
≥5µs/cm (软化水需≥20µs/cm)
口径范围
3~2200
3~2200
3~125
300~3000
工作压力
0.6Mpa/1.0Mpa/ 1.6Mpa/2.5Mpa/4.0Mpa/其他
流速范围
0.5~10m/s
流动方向
正/反
电极材料
316L/哈氏合金C2,B4/钽/钛/铂铱/其他
衬里材料
橡胶/PTFE/PFA
PFA
PTFE
电极形式
标准
电极数量
两对(测量,接地)
一对(测量)
测量管材料
304不锈钢

法兰/接口材料
碳钢/304不锈钢
304不锈钢
304不锈钢
安装形式
夹持型/法兰型
卡箍/螺纹
法兰/在线插拔
防护等级
IP65/IP68(分体式)
电源
220VAC±20%  60HZ /24VDC
信号输出
4-20mA
通讯
HART通讯/Modbus协议/Profibus协议
电气接口
2×M20*1.5
防爆形式
非防爆型/Exe dib IIB T4隔爆
结构形式
一体型/分体型
工作环境
环境温度-25~60℃  湿度5%~90%
